Ao planejar a montagem mecânica de equipamentos industriais, entender sobre parafuso prisioneiro é um passo fundamental para assegurar a máxima estabilidade operacional.
Lembrando também que, em parceria com uma indústria de parafusos, sua empresa obtém soluções sob medida que suportam altas vibrações e variações extremas de temperatura no chão de fábrica.
Vamos entender tudo sobre esse assunto.
Resumo do conteúdo:
- O parafuso prisioneiro é um elemento de fixação sem cabeça, com configuração de rosca definida de acordo com sua aplicação, podendo apresentar rosca em uma ou nas duas extremidades.
- É utilizado em diferentes tipos de conjuntos mecânicos, inclusive em aplicações nas quais uma das extremidades permanece instalada na peça de base.
- Aparece em blocos de motores, bombas, flanges e equipamentos abertos periodicamente, sempre com a especificação final condicionada ao projeto.
- Em parte dessas aplicações, manter o elemento instalado reduz a necessidade de retirá-lo e reinstalá-lo na rosca da peça-base durante a manutenção.
- A comparação com o estojo é feita por configuração das roscas, forma de instalação e tipo de conjunto, não pelo número de porcas empregadas.
- Peças em dimensões e configurações fora de norma são fabricadas a partir de desenho técnico, com controle dimensional.
O que é um parafuso prisioneiro?

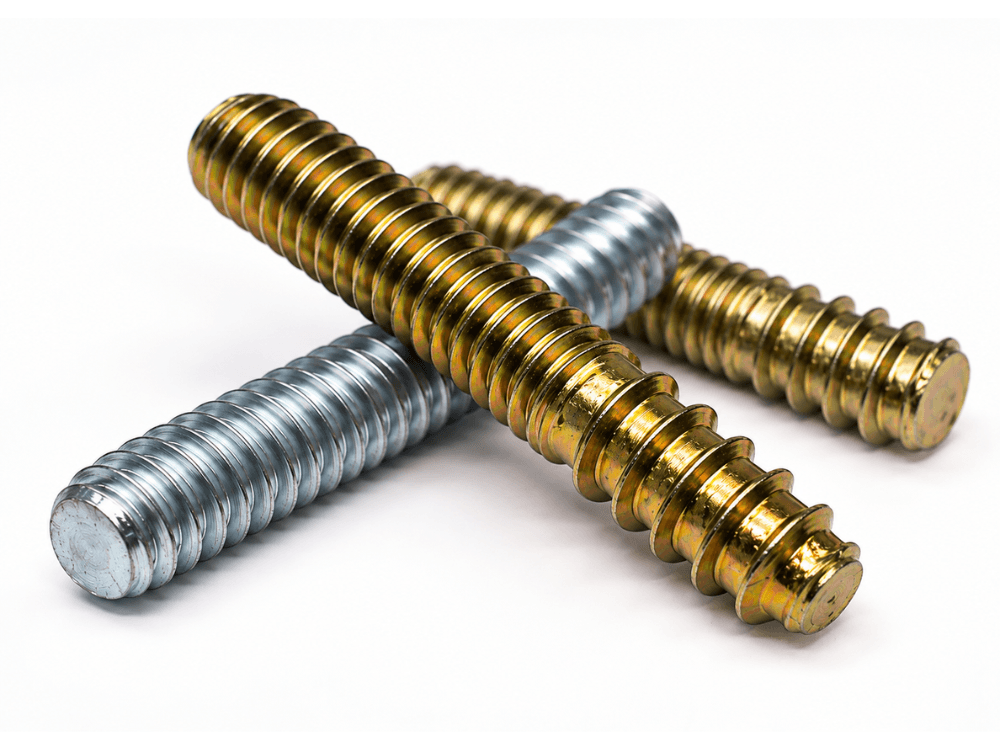

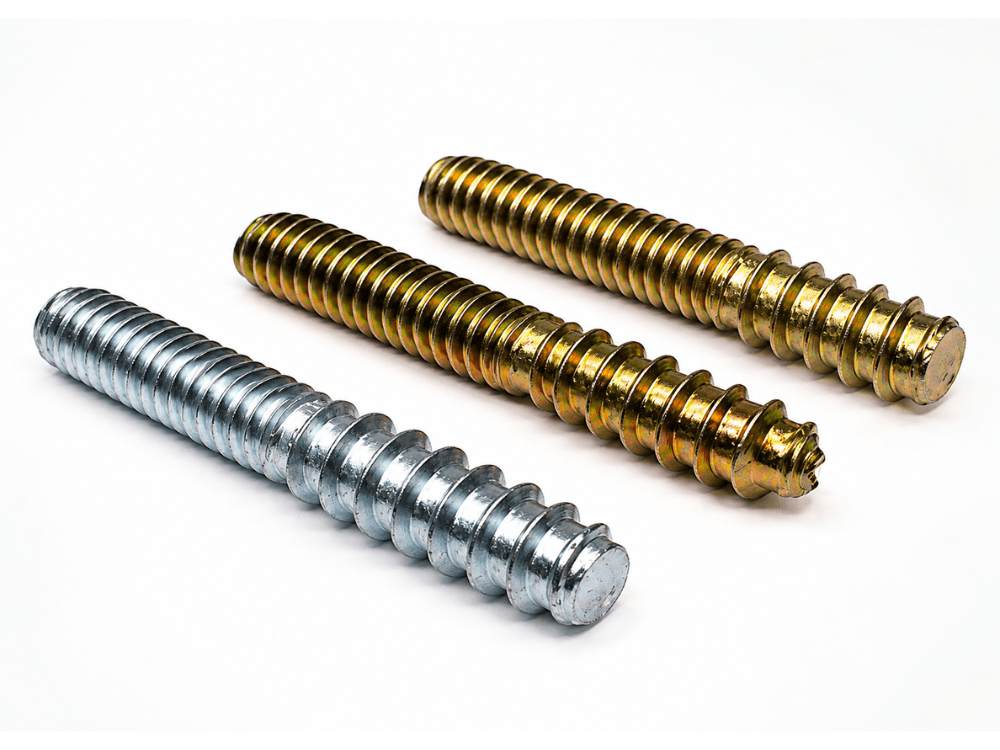

O parafuso prisioneiro é um elemento de fixação sem cabeça, com configuração de rosca definida de acordo com sua aplicação.
Pode apresentar rosca em uma ou nas duas extremidades e é utilizado em diferentes tipos de conjuntos mecânicos, inclusive em aplicações nas quais uma das extremidades permanece instalada na peça de base.

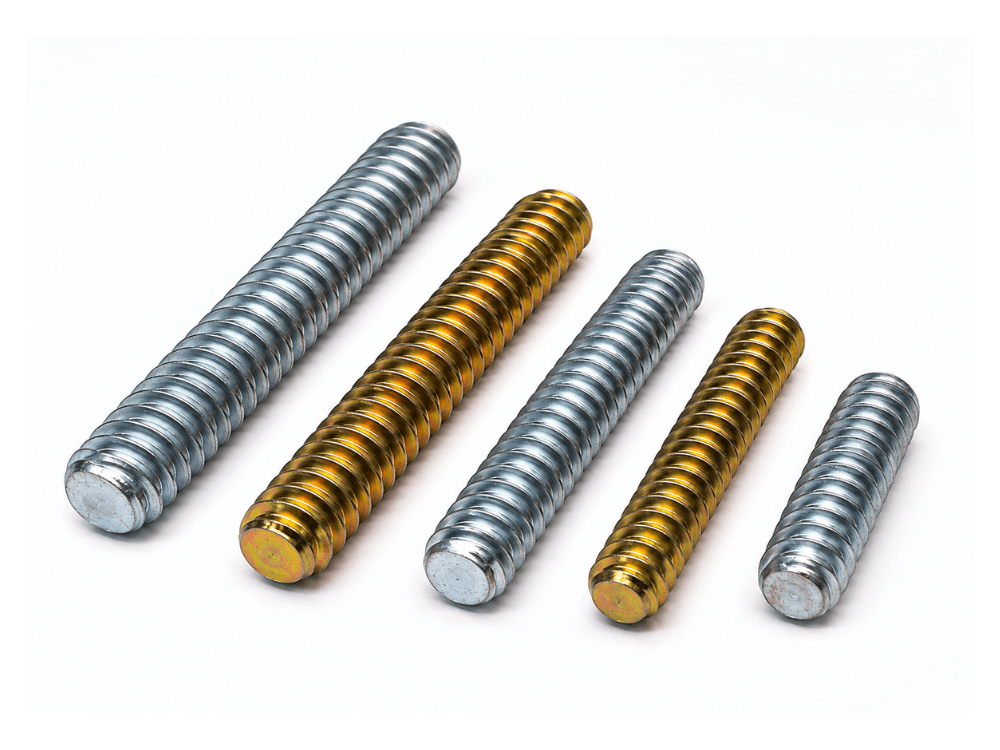

A configuração exata, ou seja, o comprimento roscado de cada lado, a presença ou não de trecho liso no corpo, o passo e o perfil da rosca, é definida pelo projeto do conjunto. A nomenclatura, por sua vez, pode variar conforme a aplicação e a especificação adotada em cada setor.
Em uma instalação típica, uma das extremidades é rosqueada no furo, cego ou passante, do componente principal, enquanto a outra recebe a peça a ser fixada e a porca correspondente.
Para aprofundar o conhecimento sobre passo e perfil dos filetes, confira nosso artigo sobre tipo de rosca parafuso.
Parafuso prisioneiro: o que é, onde se usa e diferença para o estojo
Em relação a um parafuso com cabeça, a diferença de uso está no momento da montagem.
O prisioneiro é instalado na peça de base antes da união dos componentes, e o elemento externo é depois posicionado sobre a extremidade já roscada, recebendo a porca.
Isso altera a sequência de trabalho na linha de montagem e na manutenção, e é um dos motivos pelos quais esse fixador aparece com frequência em conjuntos que precisam ser abertos periodicamente.
A nossa linha de prisioneiros – haste roscada é produzida conforme as dimensões e tolerâncias definidas no desenho do cliente, com controle dimensional ao longo da fabricação.
Onde se usa o parafuso prisioneiro na indústria?
Os casos abaixo são exemplos frequentes de utilização do prisioneiro. Em todos eles, a definição do fixador para cada conjunto continua condicionada aos requisitos do projeto.
- Indústria automotiva e de motores: união de cabeçotes a blocos de motor, coletores de escapamento e carcaças de transmissão.
- Equipamentos hidráulicos e bombas: fixação de tampas de compressores, turbinas e bombas centrífugas.
- Construção mecânica e usinagem: montagem de placas de torno, matrizes de estamparia e morsas industriais.
- Setor elétrico e energia: montagem de transformadores e geradores de grande porte.
Na fixação de conjuntos motrizes, veja também a linha de parafusos para fechamento de motores.
Tabela de exemplos de aplicação do prisioneiro por setor
| Setor industrial | Exemplo de aplicação | Solicitação predominante no conjunto |
|---|---|---|
| Automotivo e motores | Bloco de motor e cabeçote | Ciclos térmicos e cargas alternadas |
| Óleo e gás e químico | Flanges de tubulação e válvulas | Pressão interna e agentes corrosivos |
| Bens de capital | Carcaças de redutores e prensas | Torque de montagem e cargas de trabalho |
| Saneamento e bombas | Tampas de turbinas e conexões | Vibração e umidade |
Qual é a diferença entre parafuso prisioneiro e parafuso estojo?
A distinção entre os dois não se resolve pelo número de porcas empregadas. Existem diferentes configurações de prisioneiros e de estojos, e a nomenclatura varia conforme a aplicação e a especificação adotada por cada setor.
Os critérios que ajudam a diferenciar as duas peças na prática são a configuração das roscas, a forma de instalação, o tipo de conjunto em que são utilizadas e os requisitos específicos de montagem.
De maneira geral, o prisioneiro é associado a conjuntos em que uma das extremidades permanece instalada na peça de base, enquanto o estojo costuma ser associado a montagens passantes, como flanges de tubulação, em que as duas extremidades ficam acessíveis.
Essa separação, no entanto, não é rígida e precisa ser conferida na especificação de cada projeto.
Para completar o conjunto, combine os componentes com as nossas porcas pesadas conforme a classe de resistência definida em projeto.
Quadro comparativo entre prisioneiro e estojo
| Critério | Parafuso prisioneiro | Parafuso estojo |
|---|---|---|
| Configuração da rosca | Definida pela aplicação: rosca em uma ou nas duas extremidades, com ou sem trecho liso | Em geral roscado nas duas extremidades ou ao longo de todo o corpo |
| Forma de instalação | Uma das extremidades permanece rosqueada na peça de base | Inserido em furo passante, com acesso aos dois lados da junta |
| Tipo de conjunto | Montagens com furo na peça de base, abertas periodicamente | Montagens passantes, como flanges de tubulação e caldeiraria |
| Requisitos de montagem | Comprimento de engajamento na base e sequência de aperto | Sequência e controle de aperto nas duas extremidades |
Para aplicações com porca convencional, conheça também as nossas porcas sextavadas.
Benefícios possíveis do prisioneiro em determinadas aplicações
Em parte das aplicações, o prisioneiro permite que o elemento permaneça instalado na peça de base enquanto a montagem externa é desmontada.
Isso reduz a necessidade de retirar e reinstalar o elemento na rosca da peça-base durante operações de manutenção.
Esse ganho tende a ser mais relevante em conjuntos abertos com frequência e em bases de ferro fundido ou alumínio, cuja rosca interna é mais sensível a repetições de montagem e desmontagem.
O desempenho do prisioneiro, porém, depende de fatores como material, classe de resistência, dimensões, configuração das roscas, comprimento de engajamento, tratamento e condições de aplicação.
Esses fatores precisam ser avaliados em conjunto, sem transformar uma característica específica em regra geral.
Leia também nosso guia tipo de parafuso para relacionar cada fixador ao tipo de esforço previsto no conjunto.
Em ambientes sujeitos a corrosão por umidade ou intempéries, uma das opções de revestimento é a galvanização a fogo, presente na linha de parafusos galvanizados à fogo. A escolha final do tratamento depende do ambiente, do material e dos requisitos de corrosão do projeto.
Como escolher a especificação correta para o seu projeto

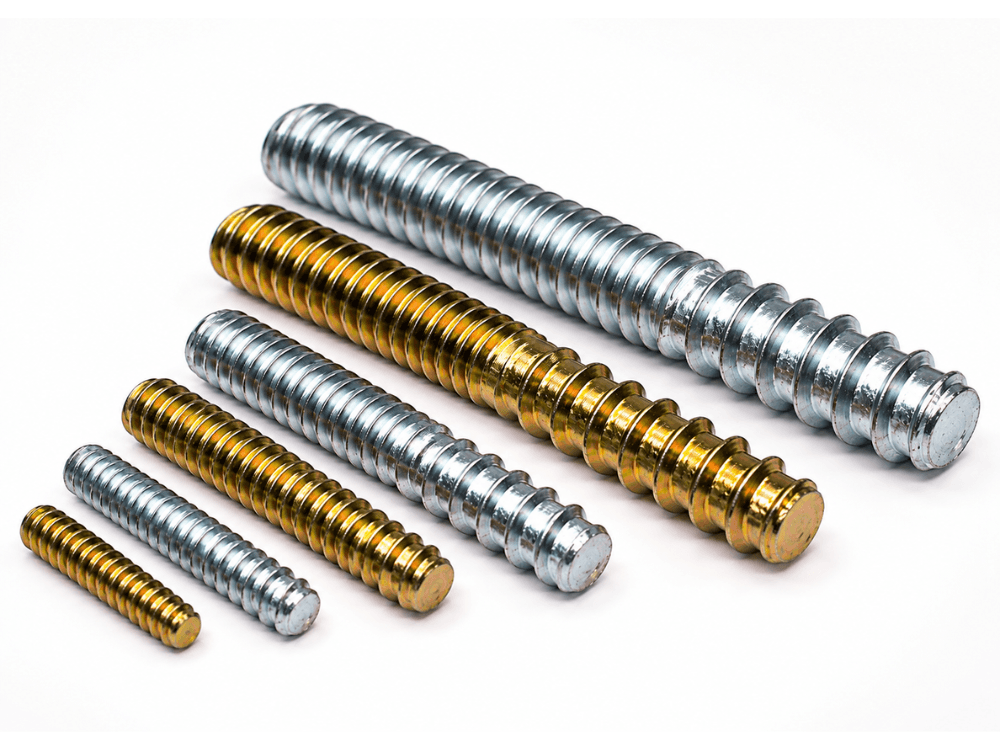

A definição do fixador considera o diâmetro nominal e o perfil da rosca, o comprimento total da peça, o comprimento roscado de cada extremidade e o comprimento de engajamento na peça de base.
O material e o tratamento térmico são definidos a partir da classe de resistência necessária e das cargas previstas para o conjunto, incluindo temperatura de trabalho e presença de agentes corrosivos.
Quando o projeto exige dimensões especiais, configuração de rosca fora de norma ou materiais específicos, a Santa Rita desenvolve parafusos especiais – parafusos sob-medida a partir dos desenhos técnicos do cliente, com controle dimensional ao longo da fabricação.
Precisa de suporte técnico para definir a especificação do prisioneiro ou produzir uma peça conforme desenho?
Entre em contato com os consultores da Santa Rita, indústria de parafusos, e receba o atendimento de quem trabalha com fabricação própria de fixadores industriais.
